固定分體式超聲波流量計

   固定分體式超聲波流量計是以超聲波時差原理來對管道內流體流量進行測量的，超聲波流量計采用低電壓、多脈沖，信號數字處理及糾錯技術，測量充滿封閉圓管內液體流量的儀表。其運用雙平衡信號差分發射，接收技術，使產品適應工業現場環境，使用方便，計量精度高。廣泛適用于石油、化工、鋼鐵、冶金、電力、給排水等領域水及各種液體介質的流量計量。ZH-TUF系列超聲波流量計/熱量計具有精度高、重復性好、安裝、維護方便等諸多優點，傳感器有方便的外夾式，可在線安裝、維護的插入式，精度高的管段式和標準π型管段式，主機包括手持式超聲波流量計、便攜式超聲波流量計、外夾式超聲波流量計、盤裝式和一體式，另有多種輸出通訊形式可供選擇。
一、 ZH-TUF-2000S固定分體式超聲波流量計特點：
1、測量精度高
    線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
2、記憶功能強
    自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常。
3、測量范圍大
    選用不同型號的傳感器 , 可實現口徑DN15~DN6000mm管道流量的測量
4、可靠性高
    采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
5、支持中英文菜單
    不同版本的流量計,可支持中文或英文菜單,方便快捷
6、抗干擾能力強
    采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源
二、 ZH-TUF-2000S固定分體式超聲波流量計基本參數：

可選配的傳感器		基本型號	測量范圍	流體溫度	精度
標準外夾式	TS-2(小型)	ZH-TUF-2000SNB1	DN15-100mm	-30℃～90℃	優于 ±1%
	TM-1(中型標配)	ZH-TUF-2000SNB2	DN50-700mm
	TL-1(大型)	ZH-TUF-2000SNB3	DN300-6000mm
高溫外夾式	HTS-1(小型)	ZH-TUF-2000SNB4	DN15-100mm	-30℃～160℃
	HTM-1(中型)	ZH-TUF-2000SNB5	DN50-700mm
	HTL-1（大型）	ZH-TUF-2000SNB6	DN300-6000mm
插　入　式	TC-1(標準插入)	ZH-TUF-2000SNC1	DN80以上	-40℃～160℃
	TLC-2(加長插入)	ZH-TUF-2000SNC2
標準管段式	標準管段式	ZH-TUF-2000SNG	DN15-1000mm 　 (詳見附錄2)	-40℃～160℃	優于 ±0.5%
電　　源	一次表DC8-36V,　二次表AC220V或DC24V
輸　　入	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
輸　　出	隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 )
通信協議	METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議

三、 ZH-TUF-2000S固定分體式超聲波流量計測量組成圖

選 擇 的 主 機	壁掛型  ZH-TUF-2000SW 用于掛墻安裝 尺寸：170×180×56mm	外夾式測量圖

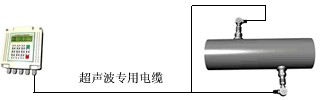

	盤裝型  ZH-TUF-2000SS 用于儀表盤安裝 尺寸：152×76mm	插入式測量圖
	壁掛型  ZH-TUF-2000SD 防爆等級DⅡBT4 尺寸：298×298×110mm	管段式測量圖

四、固定分體式超聲波流量計傳感器安裝方法：
        外夾式傳感器的安裝方式有四種。分別是V法、Z法、N法和W法(詳見安裝示意圖)。

        一般情況下，安裝管徑在DN15-200mm范圍內可優先選用V法，在V法測不到信號或信號質量差時可選用Z法，管徑在DN200mm以上或測量鑄鐵管時應優先選用Z法。N法和W法是較少使用的方法，適合DN50mm以下的細管道安裝。

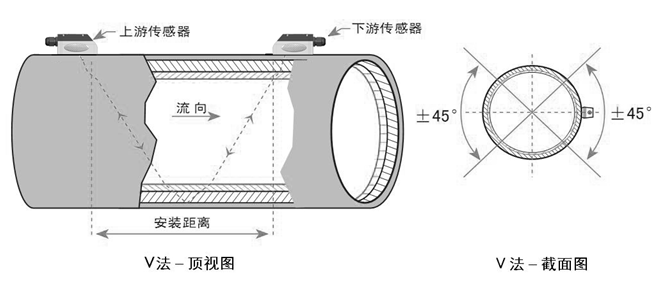

1、Ｖ法（常用的方法）

        一般情況下，V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm~DN400mm。

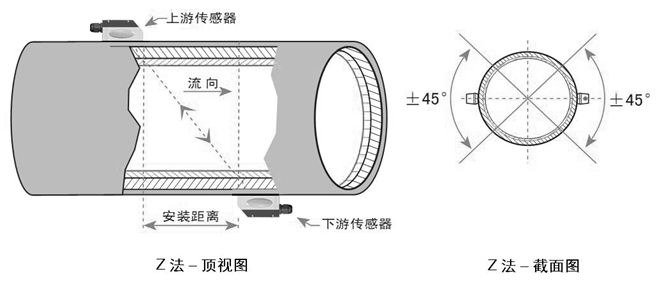

2、Ｚ法（最常用的方法）

       當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。

       Z法可測管徑范圍為100mm至6000mm?，F場實際安裝時，建議200mm以上的管道都要選用Z法（這樣測得的信號最大）。

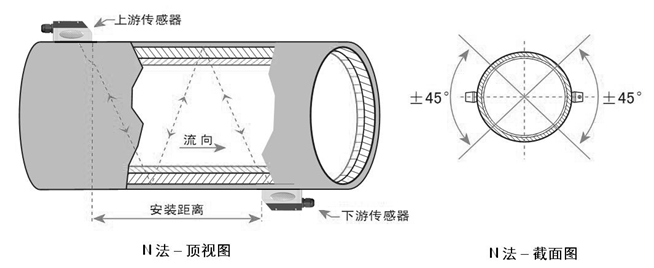

3、Ｎ法（不常用的方法）

N法的特點是通過延長超聲波傳輸距離來提高測量精度。使用N法安裝時，超聲波束在管道中反射兩次穿過流體三次（稱為三聲程），適于測量小管徑管道。

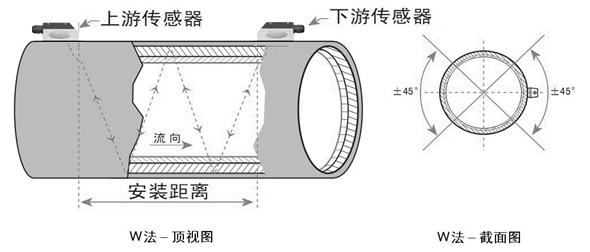

4、Ｗ法（極不常用的方法）

同N 法一樣，W 法也通過延長超聲波傳輸距離的辦法來提高小管徑測量精度。W法適于測量50mm以下的小管。使用W法安裝時，超聲波束在管內反射三次，穿過流體四次（稱為四聲程）。

五、超聲波流量計安裝注意事項：

1.　安裝時必須把欲安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤；

2.　超聲波信號電纜的屏蔽線可懸空不接，不要與正、負極（紅、藍線）短路；

3.　傳感器接好后必須用密封膠（耦合劑）注滿，以防進水；

4.　傳感器注滿密封膠蓋好蓋后，必須將傳感器屏蔽線攬進線孔擰好鎖緊，以防進水；

5.　捆綁傳感器時應將夾具（不銹鋼帶）固定在傳感器的中心部分，使之受力均勻，不易滑動；

6.　傳感器與管道的接觸部分四周要涂滿足夠的耦合劑，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。
