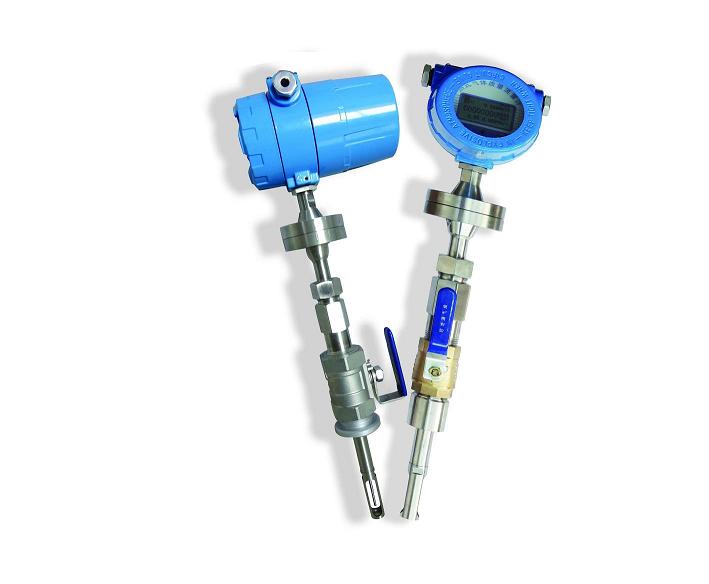

插入式渦街流量計

插入式渦街流量計概述
   ZHLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小，儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-40℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種理想的流量儀表。
   ZHLUCB 型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
插入式渦街流量計工作原理
  按IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
插入式渦街流量計特點 ：
1、可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
插入式渦街流量計技術參數  表1

公稱通徑DN（mm）	200～1500
儀表材質	1Cr18Ni9Ti
公稱壓力（Mpa）	PN1.6Mpa
被測介質溫度（℃）	-40～+250℃
環境條件	溫度-10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	示值的±2.5%
量程比	1:10；1:15
阻力損失系數	Cd<2.6
輸出信號	傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V  變送器：兩線制4 ~ 20mADC電流信號
供電電源	傳感器：+24VDC  變送器：+24VDC  現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	RVVP 3×0.3（三線制），2×0.3（二線制）
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	壓電式:0.2g  電容式:1.0～2.0g

插入式渦街流量計工況流量表

儀表口徑DN（mm）	液體			氣體
	測量范圍（m³/h）	輸出頻率范圍（Hz）	小信號	測量范圍（m³/h）	輸出頻率范圍（Hz）	小信號
200	75~750	3~30	1	500~5000	20~200	10
250	110~1100	2.3~23	1	800~8000	16~160	5
300	160~1500	5.5~87	1	1560~15600	85~880	45
400	180~3000	5.6~87	2	2750~27000	85~880	45
500	300~4500	5.6~88	2	4300~43000	85~880	45
600	450~6500	5.7~89	2	6100~61000	85~880	45
800	750~10000	5.7~88	2	11000~110000	85~880	45
1000	1200~17000	5.8~88	2	17000~170000	85~880	45
＞1000	協議			協議

ZHLUCB型插入式渦街流量計型號及功能選擇

ZHLUCB	插入式渦街流量計
	代號	口徑 （DN）
	020	200mm
	025	250mm
	030	300mm
	035	350mm
	040	400mm
	045	450mm
	050	500mm
	----	------
	150	1500mm
		代號	功能1
		N	無溫壓補償
		Y	有溫壓補償
			代號	輸出信號
			F0	脈沖輸出
			F1	4-20mA輸出（二線制）
			F2	4-20mA輸出（三線制）
			F3	RS485通訊接口
			H	帶HART協議
				代號	被測介質
				J1	液體
				J2	氣體
				J3	蒸汽
					代號	功能
					E	2.5級
						代號	功能
						T1	常溫
						T2	高溫
						T3	蒸汽
							代號	功能
							P1	1.6MPa
								代號	功能
								D1	內置3.6V電池供電
								D2	DC24V供電
									代號	功能
									J	簡易安裝
									Q	配球閥安裝（不帶溫壓補償）

選型說明：1、單獨內置電池供電不帶輸出信號
                  2、帶球閥安裝不帶溫壓補償
                  3、輸出信號F0/F1可多選F3或者H
                  4、供電方式可選D1與D2雙供電
