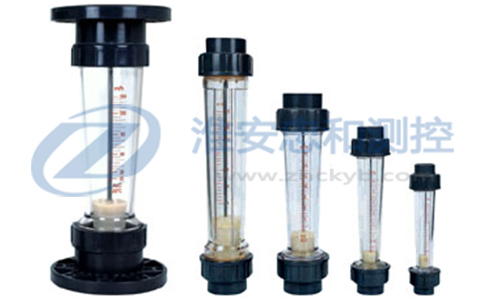

ZH-LZS型塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料管轉子流量計廣泛應用于化工、環保、食品等工業部門。
塑料管轉子流量計的連接方式可分為：承插式塑料管轉子流量計、螺紋連接式塑料管轉子流量計和法蘭連接式塑料管轉子流量計幾種。
一、塑料管轉子流量計型號及流量范圍：
|
技術參數 |
|||||
|
公稱通徑 |
型號 |
測量范圍 |
允許被測介質狀況 |
精度 |
|
|
短管型 |
溫度℃ |
壓力MPa |
|||
|
15 |
ZH-LZS-15 |
5-50l/h |
0-60 |
≤0.6 |
±5% |
|
10-100l/h |
|||||
|
16-160l/h |
|||||
|
25-250l/h |
|||||
|
40-400l/h |
|||||
|
50-500l/h |
|||||
|
60-600l/h |
|||||
|
100-1000l/h |
|||||
|
25 |
ZH-LZS-25 |
100-1000l/h |
|||
|
160-1600l/h |
|||||
|
250-2500l/h |
|||||
|
32 |
ZH-LZS-32 |
0.4-4m3/h |
|||
|
0.6-6m3/h |
|||||
|
50 |
ZH-LZS-50 |
|
|||
|
1-10m3/h |
|||||
|
1.6-16m3/h |
|||||
|
65 |
ZH-LZS-65 |
5-25m3/h |
|||
|
8-40m3/h |
|||||
|
12-60m3/h |
|||||
|
80 |
ZH-LZS-80 |
5-25m3/h |
|||
|
8-40m3/h |
|||||
|
12-60m3/h |
|||||
|
100 |
ZH-LZS-100 |
12-60m3/h |
|||
|
18-90m3/h |
|||||
|
20-120m3/h |
|||||
|
125 |
ZH-LZS-125 |
25-150m3/h |
|||
|
30-180m3/h |
|||||
|
150 |
ZH-LZS-150 |
12-60m3/h |
|||
|
18-90m3/h |
|||||
|
20-120m3/h |
|||||
|
25-150m3/h |
|||||
|
30-180m3/h |
|||||
 |
 |
|

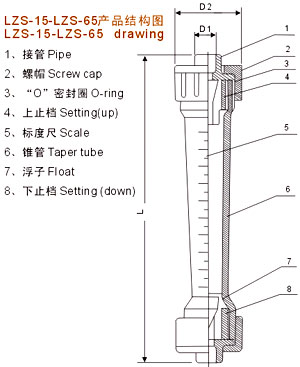

外形安裝尺寸 |
|||||
|
型號 |
尺寸(mm) |
適用管道 |
|||
|
短管型 |
|||||
|
L |
D1 |
D2 |
D3 |
||
|
ZH-LZS-15 |
202 |
20 |
26 |
45 |
15或20 |
|
ZH-LZS-20 |
231 |
25 |
35 |
45 |
15或20 |
|
ZH-LZS-25 |
226 |
32 |
39 |
60 |
25或32 |
|
ZH-LZS-32 |
288 |
40 |
49.5 |
74 |
32或40 |
|
ZH-LZS-50 |
341 |
63 |
73 |
98 |
50或63 |
|
ZH-LZS-65 |
430 |
75 |
88 |
122 |
65或75 |
|
ZH-LZS-100 |
520 |
法蘭連接 |
100 |
||
|
ZH-LZS-125 |
520 |
法蘭連接 |
125 |
||
