熱電偶常見問題及其處置方法介紹

  熱電偶作為一次儀表的一種溫度傳感器，可以測量-200~1600℃介質內并通常與顯示、記錄儀表，或者DCS、PLC控制系統配套使用來測量、顯示、控制工藝系統的溫度參數。

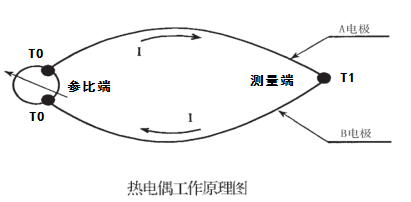

熱電偶的工作原理是由兩種不同成份的導體兩端經焊接形成回路，直接測溫端叫測量端，接線端叫參比端，當測量端與參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應的溫度值。
  熱電偶的熱電勢將隨著測量端的溫度升高而增長，熱電偶的結構是由接線盒、保護管、感溫元件、連接件、接線端子等組成基本結構。下面介紹各種故障及處理方法以供參考：
1、熱電勢比實際值小（顯示儀表顯示值偏低）可能是熱電偶熱電極短路 一般短路的原因是如因潮濕所致，則需進行干燥；如因絕緣子損壞所致，則需更換絕緣子;熱電偶熱電極變質 在長度允許的情況下，掐去變質段重新焊接，或更換新熱電偶產品。
2、熱電勢比實際值大（顯示儀表指示值偏高）可能是熱電偶與顯示儀表不配套，需要更換熱電偶或顯示儀表使之相配套
3、熱電勢輸出不穩定的處理方法：熱電偶接線柱與熱電極接觸不良 將接線柱螺絲擰緊
4、外界干擾（交流漏電，電磁感應等）處理方法：查出干擾源，采取屏蔽措施
5、熱電偶安裝不牢或外部震動需要定期檢查緊固熱電偶，消除振動或采取減震措施
6、清理熱電偶的接線柱處積灰，防止造成短路
7、補償導線線間短路處理方法：找出短路點，加強絕緣或更換補償導線
8、補償導線與熱電偶極性接反處理方法：重新接正確
9、補償導線與熱電偶不配套處理方法：更換相配套的補償導線
10、熱電偶安裝位置不當或插入深度不符合要求處理方法：重新按規定安裝
11、熱電偶與顯示儀表不配套處理方法：更換熱電偶或顯示儀表（智能顯示調節儀可以設置對應的熱電偶輸入分度號）使之相配套
12、有直流干擾信號進入處理方法：排除直流干擾，采用屏蔽補償導線連接
13、熱電偶測量線路絕緣破損引起斷續短路或接地處理方法：找出故障點，修復絕緣
14、熱電極將斷未斷處理方法：修復或更換熱電偶
