熱電偶原理與使用方法
發布時間：2025-07-16 ???
瀏覽次數：
常用熱電偶分度號有K、N、E、S、B、T、J等，這些都是標準化熱電偶。其中K型也即鎳鉻-鎳硅熱電偶，它是一種能測量較高溫度的廉價熱電偶。由于這種合金具有較好的高溫抗氧化性，可適用于氧化性或中性介質中。它可長期測量1000℃的高溫，短期可測到1200℃。它不能用于還原性介質中，否則，很快腐蝕，在此情況下只能用于500℃以下的測量。它比S型熱偶要便宜很多，它的重復性很好，產生的熱電勢大，因而靈敏度很高，而且它的線性很好。雖然其測量精度略低，但完全能滿足工業測溫要求，所以它是工業上常用的熱電偶。
概述：
作為工業測溫中廣泛使用的溫度傳感器之一熱電偶，與
熱電阻一起，約占整個溫度傳感器總量的60%，熱電偶通常和顯示儀表等配套使用，直接測量各種生產過程中-40～1800℃范圍內的液體、蒸氣和氣體介質以及固體的表面溫度。
熱電偶工作原理：
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
（1）熱電偶的熱電勢是熱電偶兩端溫度函數的差，而不是熱電偶兩端溫度差的函數；
（2）熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
（3）當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。
熱電偶的基本構造：

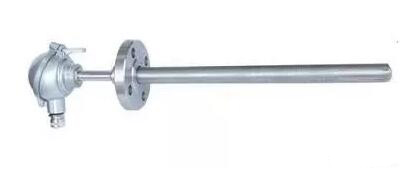

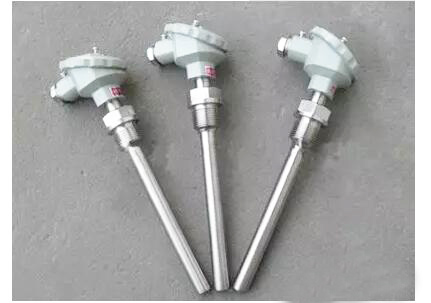

工業測溫用的熱電偶，其基本構造包括熱電偶絲材、絕緣管、保護管和接線盒等。
一、常用熱電偶絲材及其性能
1、鉑銠10-鉑熱電偶（分度號為S，也稱為單
鉑銠熱電偶）
該熱電偶的正極成份為含銠10%的鉑銠合金，負極為純鉑；它的特點是：
（1）熱電性能穩定、抗氧化性強、宜在氧化性氣氛中連續使用、長期使用溫度可達1300℃，超達1400℃時，即使在空氣中、純鉑絲也將會再結晶，使晶粒粗大而斷裂；
（2）精度高，它是在所有熱電偶中，精度等最高的，通常用作標準或測量較高的溫度；
（3）使用范圍較廣，均勻性及互換性好；
（4）主要缺點有：微分熱電勢較小，因而靈敏度較低；價格較貴，機械強度低，不適宜在還原性氣氛或有金屬蒸汽的條件下使用。
2、鉑銠13-鉑熱電偶（分度號為R，也稱為單鉑銠熱電偶）
該熱電偶的正極為含13%的鉑銠合金，負極為純鉑，同S型相比，它的電勢率大15%左右，其它性能幾乎相同；
3、鉑銠30-鉑銠6熱電偶（分度號為Ｂ，也稱為雙鉑銠熱電偶）
該熱電偶的正極是含銠30%的鉑銠合金，負極為含銠6%的鉑銠合金，在室溫下，其熱電勢很小，故在測量時一般不用補償導線，可忽略冷端溫度變化的影響；長期使用溫度為1600℃，短期為1800℃，因熱電勢較小，故需配用靈敏度較高的顯示儀表。
Ｂ型熱電偶適宜在氧化性或中性氣氛中使用，也可以在真空氣氛中的短期使用；即使在還原氣氛下，其壽命也是Ｒ或Ｓ型的10～20倍；由于其電極均由鉑銠合金制成，故不存在鉑銠-鉑熱電偶負極上所有的缺點、在高溫時很少有大結晶化的趨勢，且具有較大的機械強度；同時由于它對于雜質的吸收或銠的遷移的影響較少，因此經過長期使用后其熱電勢變化并不嚴重、缺點價格昂貴（相對于單鉑銠而言）。
4、鎳鉻-鎳硅（鎳鋁）熱電偶（分度號為Ｋ）
該熱電偶的正極為含鉻10%的鎳鉻合金，負極為含硅3%的鎳硅合金（有些國家的產品負極為純鎳）。可測量0～1300℃的介質溫度，適宜在氧化性及惰性氣體中連續使用，短期使用溫度為1200℃，長期使用溫度為1000℃，其熱電勢與溫度的關系近似線性，價格便宜，是目前用量最大的熱電偶。
Ｋ型熱電偶是抗氧化性較強的
廉金屬熱電偶，不適宜在真空、含硫、含碳氣氛及氧化還原交替的氣氛下裸絲使用；當氧分壓較低時，鎳鉻極中的鉻將擇優氧化，使熱電勢發生很大變化，但金屬氣體對其影響較小，因此，多采用金屬制保護管。
Ｋ型熱電偶的缺點：
（1）熱電勢的高溫穩定性較Ｎ型熱電偶及貴重金屬熱電偶差，在較高溫度下（例如超過1000℃）往往因氧化而損壞；
（2）在250～500℃范圍內短期熱循環穩定性不好，即在同一溫度點，在升溫降溫過程中，其熱電勢示值不一樣，其差值可達2～3℃；
（3）其負極在150～200℃范圍內要發生磁性轉變，致使在室溫至230℃范圍內分度值往往偏離分度表，尤其是在磁場中使用時往往出現與時間無關的熱電勢干擾；
（4）長期處于高通量中系統輻照環境下，由于負極中的錳（Ｍn）、鈷（Ｃo）等元素發生蛻變，使其穩定性欠佳，致使熱電勢發生較大變化。
5、鎳鉻硅－鎳硅熱電偶（分度號為Ｎ）
該熱電偶的主要特點是：在1300℃以下調溫抗氧化能力強，長期穩定性及短期熱循環復現性好，耐核輻射及耐低溫性能好，另外，在400～1300℃范圍內，Ｎ型熱電偶的熱電特性的線性比Ｋ型偶要好；但在低溫范圍內（-200～400℃）的非線性誤差較大，同時，材料較硬難于加工。
6、銅－銅鎳熱電偶（分度號為Ｔ）
T型熱電偶,該熱電偶的正極為純銅，負極為銅鎳合金（也稱康銅），其主要特點是：在廉金屬熱電偶中，它的精度高、熱電極的均勻性好；它的使用溫度是-200～350℃，因銅熱電極易氧化，并且氧化膜易脫落，故在氧化性氣氛中使用時，一般不能超過300℃，在-200～300℃范圍內，它們靈敏度比較高，銅－康銅熱電偶還有一個特點是價格便宜，是常用幾種定型產品中便宜的一種。
7、鐵-康銅熱電偶（分度號為Ｊ）
J型熱電偶,該熱電偶的正極為純鐵，負極為康銅（銅鎳合金），具特點是價格便宜,適用于真空氧化的還原或惰性氣氛中，溫度范圍從-200～800℃，但常用溫度只是500℃以下，因為超過這個溫度后，鐵熱電極的氧化速率加快，如采用粗線徑的絲材，尚可在高溫中使用且有較長的壽命；該熱電偶能耐氫氣（Ｈ2）及一氧化碳（CO）氣體腐蝕，但不能在高溫（例如500℃）含硫（S）的氣氛中使用。
8、鎳鉻-銅鎳（康銅）熱電偶（分度號為Ｅ）
Ｅ型熱電偶是一種較新的產品，它的正極是鎳鉻合金，負極是銅鎳合金（康銅），其特點是在常用的熱電偶中，其熱電勢大，即靈敏度高；它的應用范圍雖不及Ｋ型偶廣泛，但在要求靈敏度高、熱導率低、可容許大電阻的條件下，常常被選用；使用中的限制條件與Ｋ型相同，但對于含有較高濕度氣氛的腐蝕不很敏感。
二、絕緣管
該熱電偶的工作端被牢固地焊接在一起，熱電極之間需要用絕緣管保護。熱電偶的絕緣材料很多，大體上可分為有機和無機絕緣兩類，處于高溫端的絕緣物必須采用無機物，通常在1000以下選用粘土質絕緣管，在1300以下選用高鋁管，在1600以下選用剛玉管。

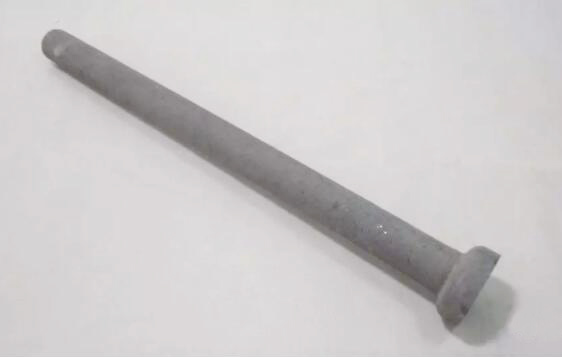

三、保護管
保護管的作用在于使用熱電偶電極不直接與被測介質接觸，它不僅可延長熱電偶的壽命，還可起到支撐和固定熱電極增加其強度的作用；因此，熱電偶保護管及絕緣選擇是否合適，將直接影響到熱電偶的使用壽命和測量的精度，被采用做保護管的材料主要分金屬和非金屬兩大類。
