熱電偶、熱電阻產品在生產應用中的選擇

  現代工業生產中關于熱電偶與熱電阻使用的方法和使用中出現的一些問題并從安全生產以及產品質量要求方面著重說明了熱電偶與熱電阻類型所匹配所需使用溫度范圍的重要性。同時也對熱電偶熱電阻運行過程中出現的問題提出了解決方案，以確保生產測量要求。
   隨著現代工業的不斷發展溫度測量向著低溫測量和高溫測量兩個極端方向迅速發展生產設備對溫度測量范圍和精度的要求也越來越高，簡單的指針式溫度計測量已經不能滿足生產的需要。熱電偶與熱電阻被引入到工業生產溫度測量中并憑借其精度高、響應速度快的優點被廣泛使用。.

1、熱電偶和熱電阻簡介
1.1熱電偶
    熱電偶是中高溫度測量儀表中常用的測溫傳感器，它是由兩種不同成分的均質導體（熱電極）組成閉合回路，當兩端存在溫差時，就會在回路中產生熱電流，即兩熱電極之間存在電勢差，當接上顯示儀表時，儀表上就指示出熱電偶產生的熱電勢所對應的溫度值。熱電偶的熱電勢將隨著測量端溫度升高而增加，當熱電偶與參比端顯示儀表連接成回路時顯示儀表將會指示出熱電偶產生的熱電勢所對應的溫度值。熱電偶的熱電動勢將隨著測量端溫度升高而增長,它的大小只與熱電偶材料和兩端的溫度有關與熱電偶的長度、直徑無關。各種熱電偶的外形常因現場需要而不同,但是它們的基本結構卻大致相同，通常由熱電極絕緣套保護管和接線盒等主要部分組成，有的是不需要接線盒直接帶有補償導線。常用的熱電偶分為T型、S型、K型、E型、J型。熱電偶通常和顯示儀表記錄儀表和電子調節器配套使用。
1.2熱電阻
   熱電阻是中低溫區常用的一種溫度測量傳感器,它一般由純金屬制成根據金屬受溫度變化而阻值改變的原理測量溫度.工作用熱電阻常用的是鉑電阻、銅電阻。其特點是測量精度較高且耐壓耐溫性能好。
2、熱電偶與熱電阻在工業中的使用

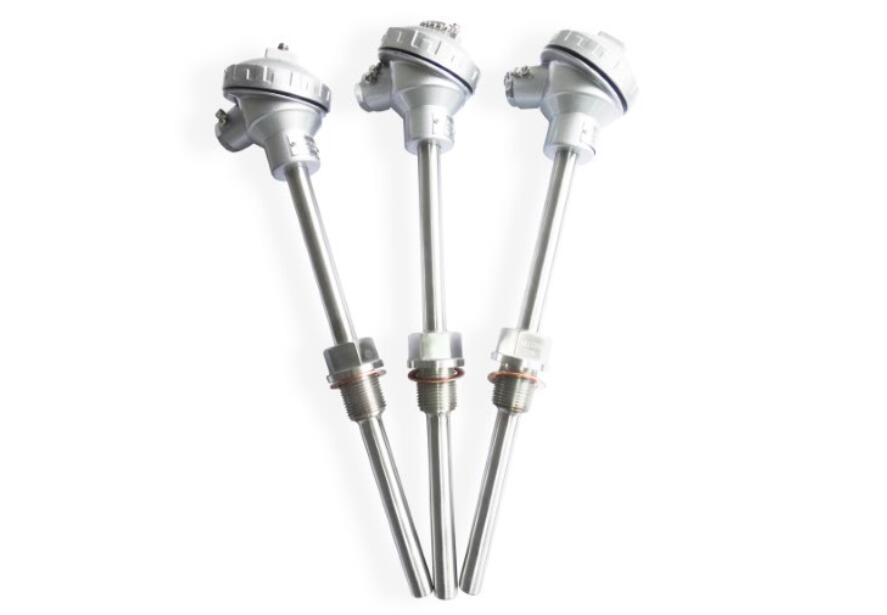

   熱電偶在工業生產中一般應用于中高溫測量,E型熱電偶可以使用到800℃,K型熱電偶可以使用到1200℃，S型熱電偶可以使用到1600℃。熱電阻一般使用在中低溫范圍，很少有超過400℃。常用的熱電偶種類有裝配熱電偶、鎧裝熱電偶、端面熱電偶、壓簧固定熱電偶。常用的熱電阻有裝配式熱電阻、鎧裝熱電阻、端面熱電阻、隔爆型熱電阻。熱電偶一般由接線盒處引出兩根導線連接顯示儀表，因其結構簡單往往被認為是“熱電偶兩根線接上即可”。熱電偶與熱電阻所感溫的部分是傳感器的端部30mm左右（根據做法不同，接殼式的在端部位置），其端部一定要放置在所測量溫場的中心位置，所以選購熱電偶或者熱電阻時一定要根據所測量溫場的大小選擇合適長度的尺寸,以免造成溫度測量的誤差。
   熱電偶安裝連接的時候一定要注意其導線是分正負極的,如果接反會造成顯示結果錯誤溢出但往往接反了線在設備不運行升溫的情況下不容易看出,因為接反和接正線路在室溫情況下都會顯示是正常溫度要想檢查是否連接正確,最好是在安裝連接好熱電偶以后,稍微給設備加溫運行一下，根據儀表顯示是否正常做出判斷(若接反顯示儀表數字會慢慢減低)。除了注意導線外若測量時冷端的(環境)溫度變化將嚴重影響測量的正確性。熱電偶產品由于冷端溫度變化造成的影響在冷端采取補償，這稱為熱電偶的冷端補償。熱電偶冷端補償計算方法從毫伏到溫度。測量冷端溫度換算為對應毫伏值與熱電偶的毫伏值相加換算出溫度。從溫度到毫伏。測量出實際溫度與冷端溫度分別換算為毫伏值相減后得出毫伏值,即得溫度。選用的補償導線應符合對應的熱電偶分度號。熱電偶所接顯示儀表與熱電偶分度號要設置對應的，如果選錯了會造成顯示的溫度與實際溫度產生誤差。
   熱電阻的接線與熱電偶不同熱電阻的接線不分正負極,它的接線方式主要有3種:兩線制、三線制、四線制。在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制，這種引線方法很簡單但由于連接導線必然存在引線電阻rr大小與導線的材質和長度的因素有關因此這種引線方式只適用于測量精度較低的情況。三線制是在熱電阻的一端引一根導線，另外一端引出兩根導線。四線制就是電阻的兩端都各引出兩根導線。三線制和四線制都能很好的消除引線電阻的影響，現在常規應用的是三線制接線方式。
