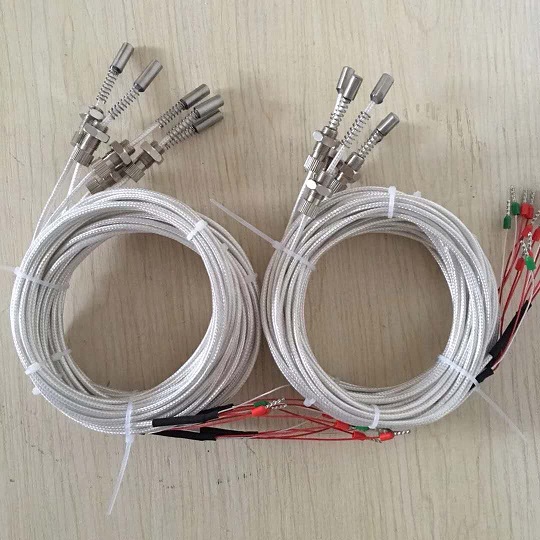

WZPM-201與WZPM-201B型端面熱電阻感溫元件由鉑電阻元件或特殊處理的絲材繞制，緊貼在溫度計前端，與一般軸向型熱電阻相比，端面熱電阻能更正確和迅速地反映出被測端面的實際溫度，端面熱電阻適用于測量軸瓦或其他機件的端面溫度。
端面熱電阻主要技術參數
感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
分度號Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω(B級)
其中:R0為元件在0℃時的電阻值。
端面熱電阻測量范圍和允差（單位：mm）
| 名稱 | 測溫范圍℃ | 允許偏差△t℃ | 分度號 |
| 端面銅電阻 | -50~+100 | ±(0.3+6.0×10-3|t|) | Cu50 (G)或Cu100 |
| 端面鉑電阻 | -150~+200 | B級：±(0.30+0.005|t|) | Pt100 |
| 型號 | 分度號 | 結構 |
測溫范圍 ℃ |
保護管 材質 |
熱響應 時間s |
規格 | 桿長度 | 公稱壓力 | 引線長度mm | |
| 桿直徑 | 螺紋尺寸 | |||||||||
| WZCM-201 | Cu50 Cu100 |
固定埋 入或螺 紋連接 |
-50~+100 |
紫銅 不銹鋼 |
＜15 |
φ6 | M8×0.75 | 訂制 | 常壓 |
自定 500 1000 1500 2000 …... |
|
WZPM-201 WZPM2-201 |
Pt100 |
-150~+200 |
φ6 φ8 或要求 |
M8×0.75 M10×1 或訂制 |
||||||
|
WZPM-201B WZPM2-201B |
||||||||||
端面熱電阻安裝形式
