隔爆型回路顯示儀

　　ZH-B隔爆型回路顯示儀也稱罐旁顯示儀，適用于與現場物位，溫度，壓力，流量等標準4~20mA信號，無源方式直接串聯與標準的4~20mA的回路中，隔爆型回路顯示儀采用LED（或者LCD）現場顯示，無需外部供電就能將被測回路中的4~20mA信號由LED-數碼管或者LCD-液晶顯示器精確地顯示出來，顯示表頭采用集成電路，可靠性高，密封性高，適合將安裝在高位儀表的信號接入到現場操作人員便于觀察的位置顯示觀察。
隔爆型回路顯示儀主要技術指標
輸入電流：4～20mA 回路壓降：3.3V± 過載電流：40mA
顯示范圍：-199.9~+199.9 小數點可以設置
工作溫度：-25~+60℃
防爆等級：Exd ⅡBT4
精度：0.5級 0.25級 0.2級
量程設置：可編程（二個按鍵）
顯示方式：LED-數碼管顯示（常規）；LCD-液晶顯示

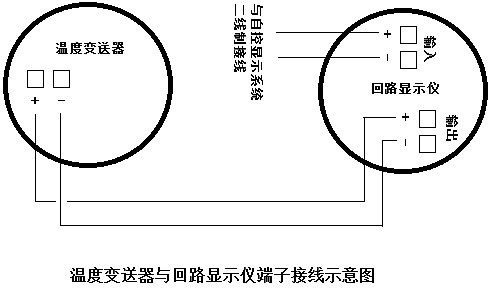

隔爆型回路顯示儀接線：
注：溫度變送器 壓力變送器 液位變送器等二線制傳感器接線與上述相同
