溫度計底座

發布時間：2022-01-23     瀏覽次數：
溫度計底座
      溫度計底座又稱直行連接頭、儀表底座、儀表凸臺等，主要為化工儀表熱電阻、熱電偶、雙金屬溫度計等測溫儀表配套的一種連接接頭,使用非常廣泛,一般一端為內螺紋,一端為焊接式,主要規格有:M12*1.5,M16*1.5,M20*1.5,M27*2,G1/2,G3/4,NPT1/2,NPT3/4等等，材質一般為碳鋼20#,304,316,焊接那頭也可以做成45度的角形直行連接頭,在化工工程,機電工程,電力電氣管道中大量應用 。

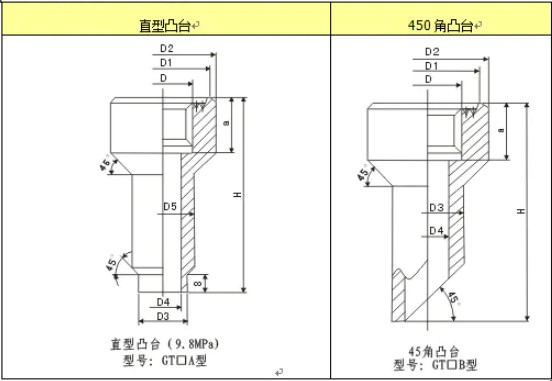

一、溫度計底座尺寸介紹：

1、熱電阻、熱電偶安裝45°角凸臺
45°角凸臺型號 尺 寸 mm
D D1 D2 D3 D4 a H
GT01B（*常用） M27×2 Ф43 Ф47 Ф28 Ф18 30 150
GT02B（*常用） M33×2 Ф51 Ф55 Ф36 Ф24 30 150
GT03B G1/2" Ф35 Ф39 Ф27 Ф16 30 90 150
GT04B G3/4" Ф43 Ф47 Ф31 Ф20 35 90 150
GT05B G1" Ф51 Ф55 Ф41 Ф30 40 90 150
2、熱電阻 熱電偶安裝直型凸臺
直形凸臺型號 尺 寸 mm
D D1 D2 D3 D4 D5 a H
GT01A M12×1.5 Ф28 Ф32 Ф12 Ф7 Ф18 27 60 120
GT04A （*常用） M27×2 Ф43 Ф47 Ф22 Ф17 Ф28 32 60 80 120
GT05A（*常用） M33×2 Ф51 Ф55 Ф30 Ф21 Ф36 34 60 120
GT06A G1/2" Ф35 Ф39 Ф21 Ф16 Ф27 35 60 120
GT07A G3/4" Ф43 Ф43 Ф25 Ф20 Ф31 40 60 120
GT08A G1" Ф51 Ф55 Ф35 Ф30 Ф41 45 60 120
3、雙金屬溫度計安裝45°凸臺
雙金屬溫度計安裝45°凸臺型號 尺 寸 mm
D D1 D2 D3 D4 a H
GT06B M27×2 Ф43 Ф47 Ф28 Ф14 20 110

4、雙金屬溫度計安裝直型凸臺
雙金屬溫度計安裝直形凸臺型號 尺 寸 mm
D D1 D2 D3 D4 D5 a H
GT02A M16×1.5 Ф32 Ф36 Ф14 Ф7 Ф18 27 60 80 120
GT03A M20×1.5 Ф36 Ф40 Ф14 Ф7 Ф18 27 60 80 120
GT09A M27*2 φ43 φ47 φ22 Ф14 Ф28 20 60 80 120

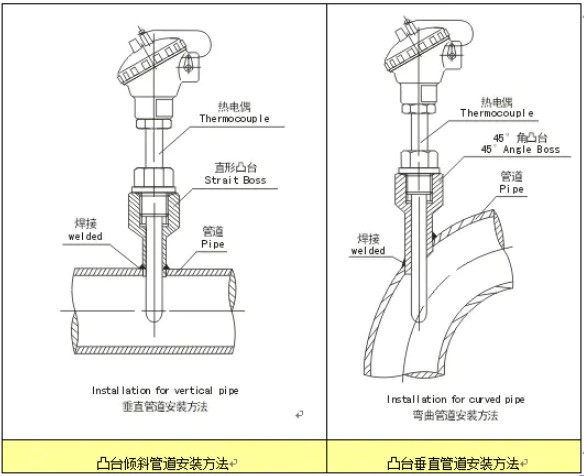

二、溫度計底座安裝方法：
